臻识R3相机配置上云平台步骤

目录

1 相机必须接通外网

配置相机序列号

3 配置与升级相机程序

3.1 跳到相机页面

3.2  设置相机图片分辨率 704 * 576

3.3 设置 RS485-1 输出

3.4 设置相机串口波特率

3.4 升级相机程序

4 测试相机通讯



1 相机必须接通外网

2 配置相机序列号

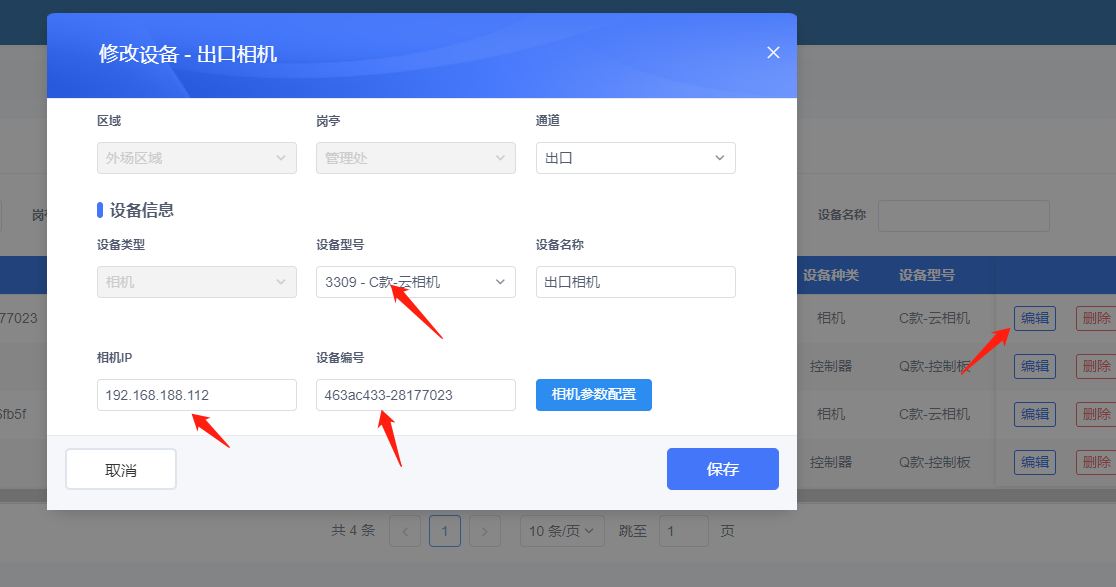

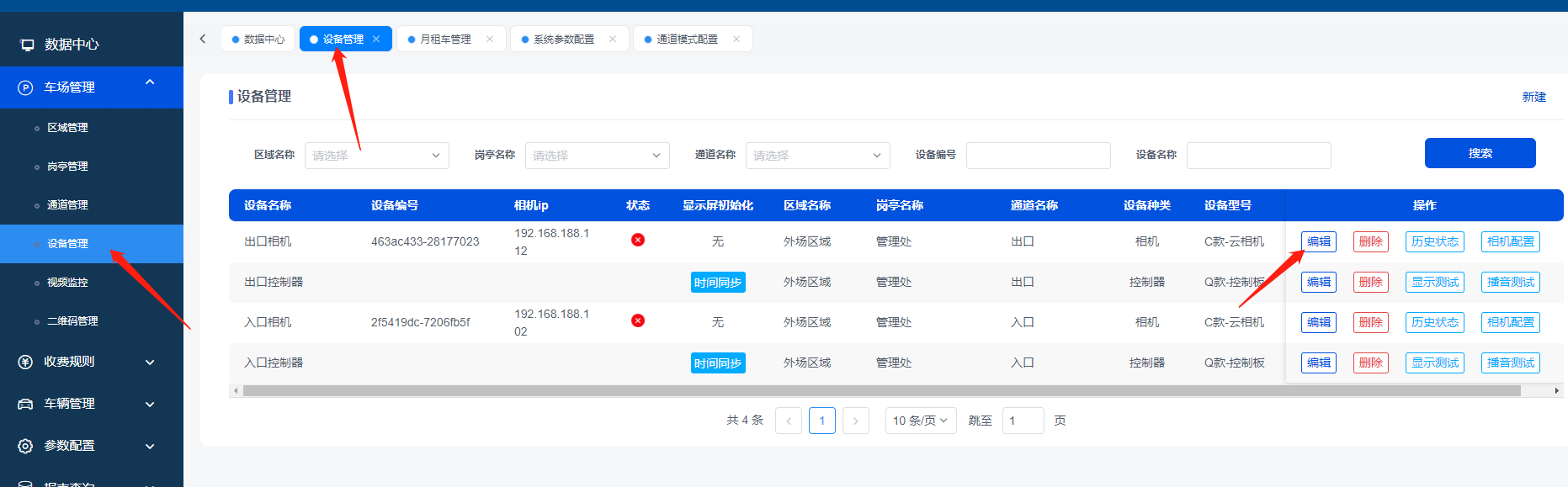

进入管理后台, 在车场管理 -》设备管理,新增或修改相机的局域网IP序列号

   图片关键词



图片关键词



配置与升级相机程序



3.1 跳到相机页面

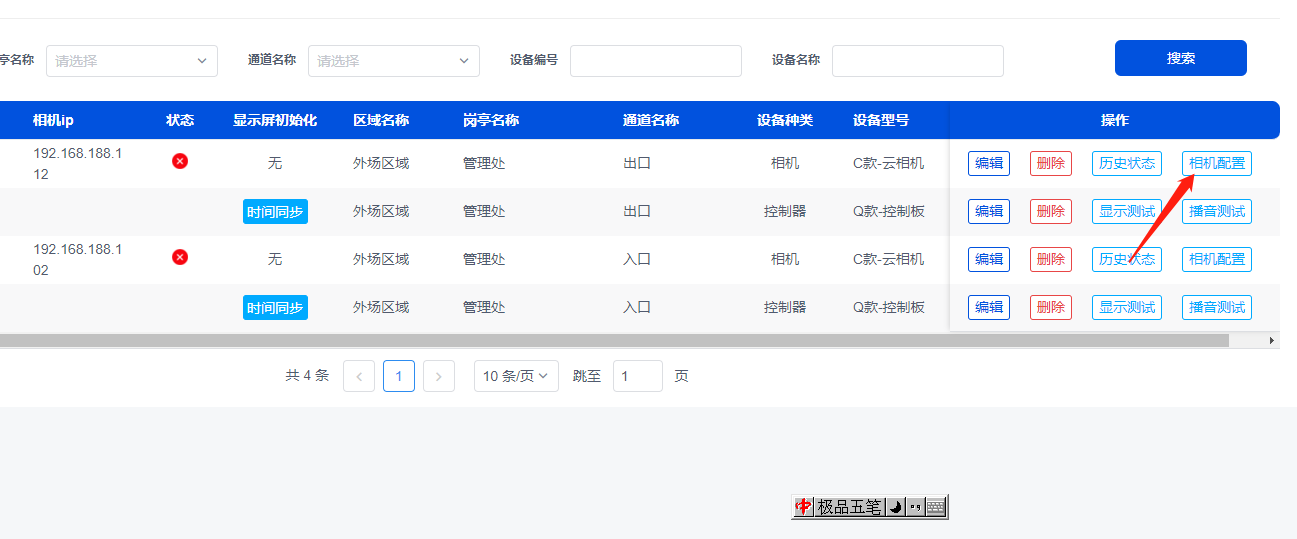

在设备管理页面,从平台跳到相机页面,配置与升级相机程序

 图片关键词



图片关键词

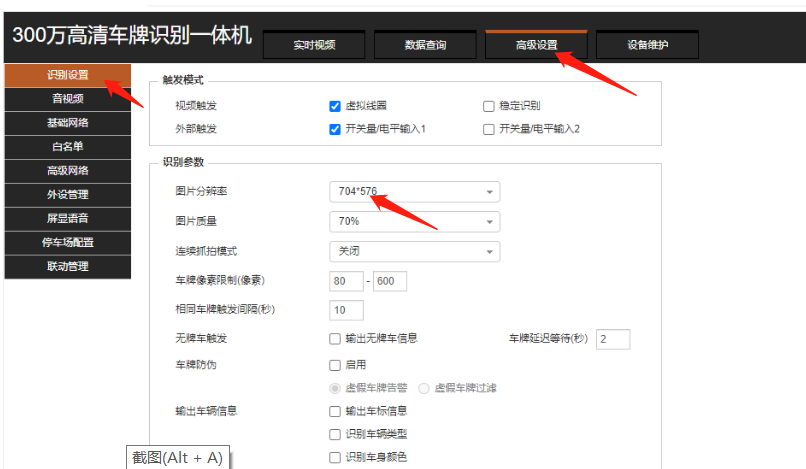

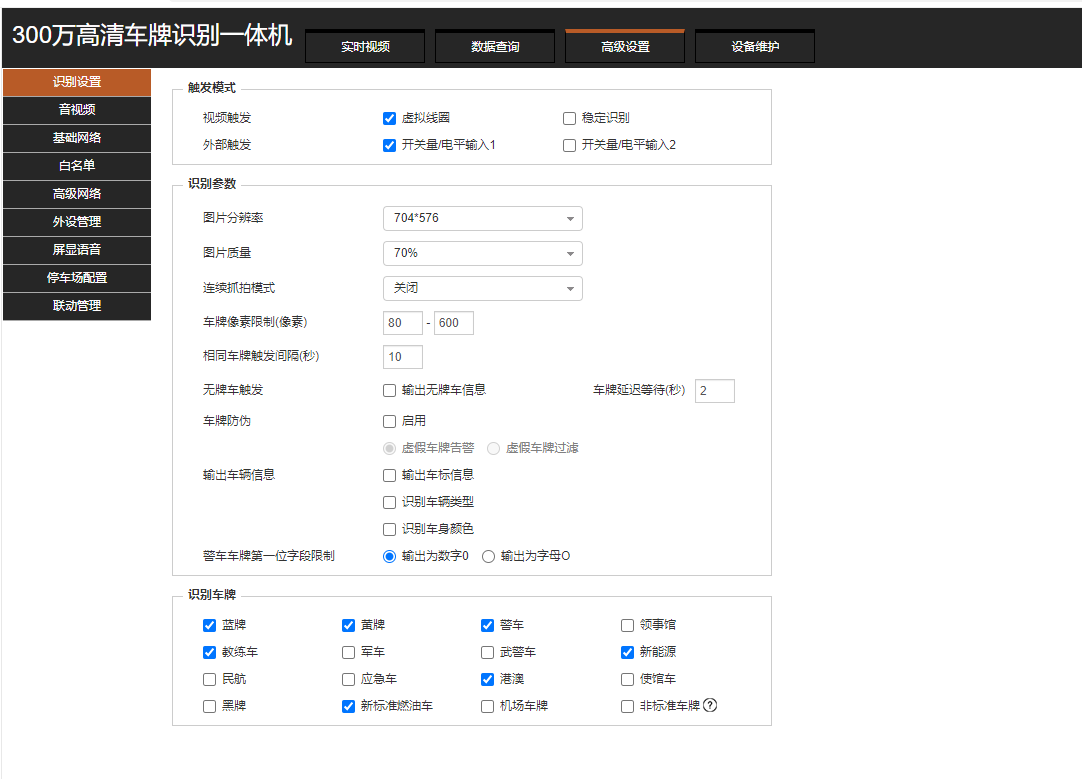

3.2设置相机图片分辨率 704 * 576

图片关键词

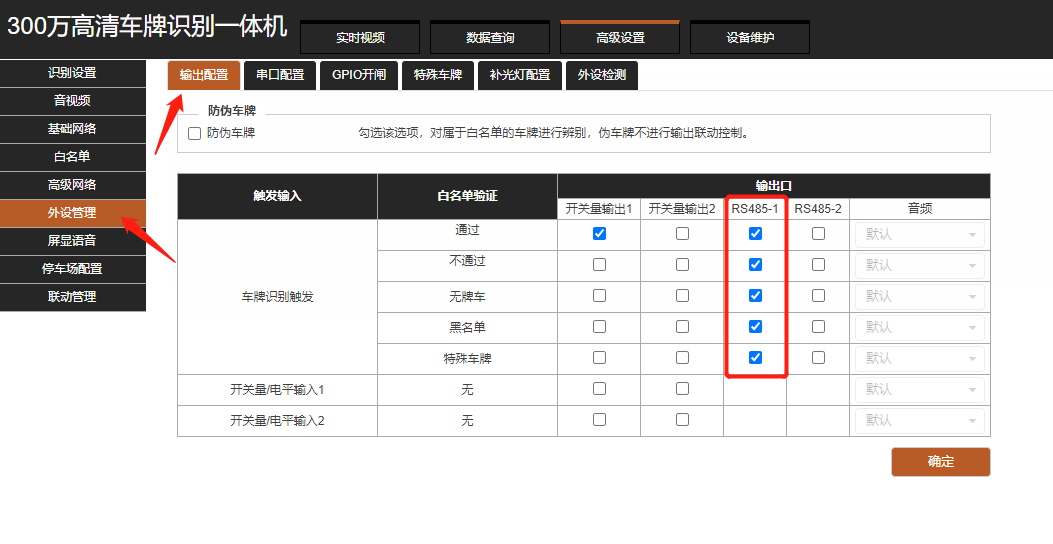

3.设置 RS485-1 输出

 在外设管理-》输出配置, 勾选 RS485-1 所有项

图片关键词

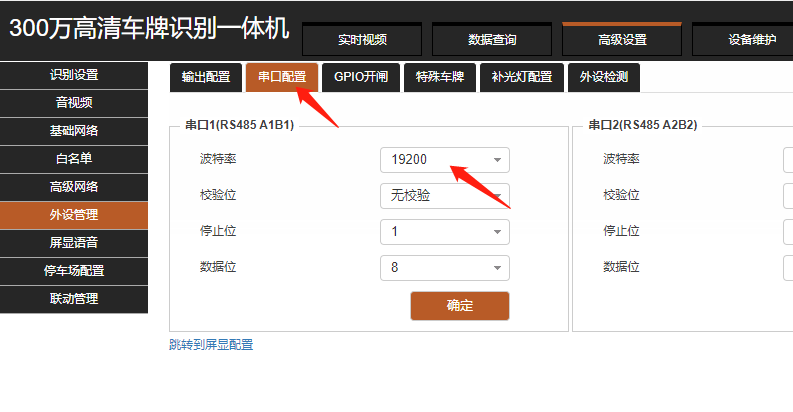

3.4 设置相机串口波特率

科发控制板,设置串口1波特率 19200, 其它控制板不用改,默认为9600

图片关键词

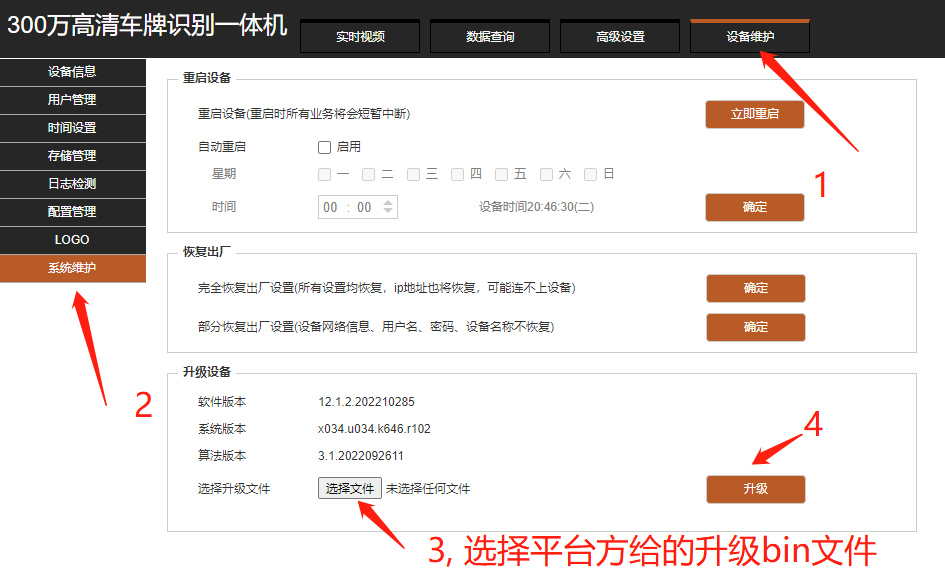

3.4 升级相机程序

用云平台方给出的bin文件(R3-Product-485.bin),升级相机程序

图片关键词

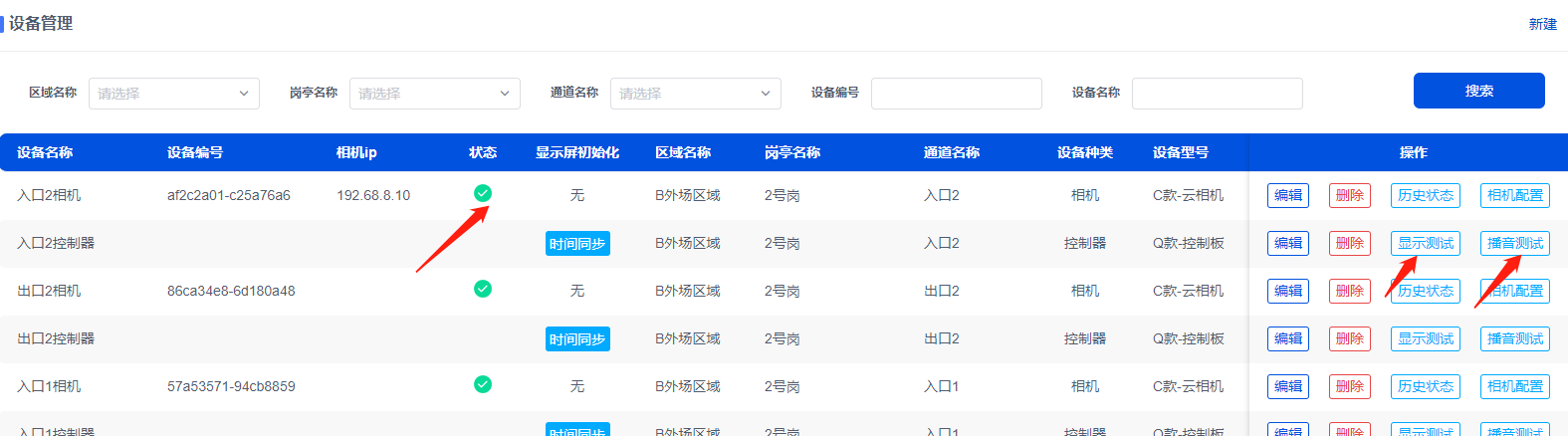

4 测试相机通讯

升级后,大概4分钟,在设备管理就可以见到相机上线了,可以点击【播音测试】,看看现场有没有声音



图片关键词
